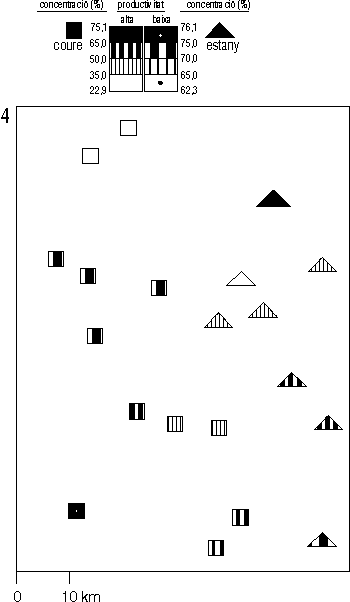

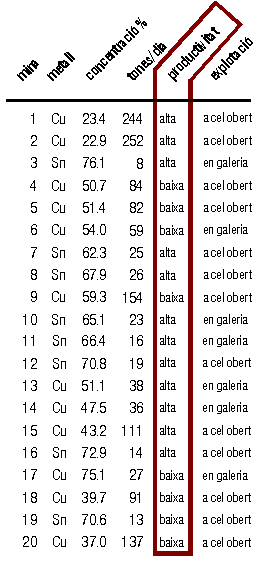

La productivitat de cada mina se simbolitza en el mapa 4, acumulant-hi el tipus de mineral i la seva concentració. Alta i baixa productivitat es refereix a la relació entre quantitat de mineral extret i la quantitat de treballadors necessaris per a efectuar-ho. És una mesura típica en la gestió i prospectiva de qualsevol activitat econòmica. L'atribut podria venir enregistrat per l'índex tones/treballador. En les publicacions estadístiques o en les dades de les empreses és habitual trobar aquesta informació a un nivell de medició ordinal com és el nostre cas (alta / baixa). En el mapa s'ha simbolitzat per mitjà de la variable visual de textura. Aquesta variació gràfica és molt laboriosa d'executar per procediments convencionals. Malgrat que és més fàcil fer-ho en suport informàtic, és sorprenent que la majoria de programes de cartografia automàtica no la porten incorporada. De tota manera, és una variable excel.lent per a expressar atributs purament ordinals.

Noteu que a la llegenda del mapa han estat duplicades les graduacions de tramats. Les dues graduacions són una sola variació de valor de blanc a negre. Les intensitats gràfiques, o quantitat de negre respecte blanc, de les trames intermèdies a les caselles segona i tercera són idèntiques a dreta i esquerra. En canvi, la textura de les trames és diferent: les trames de la dreta venen a ser una ampliació fotogràfica de l'esquerra. Per tant, si bé la intensitat en una variació gràfica de textura és constant, la dimensió de la trama varia d'una categoria a altra en una progressió que aniria de més fina a més grossa.

Finalment, cal observar que no és possible variar la textura de les categories en blanc i en negre. Malgrat les ampliem o reduïm sempre seran blanc i negre! Per distingir si una tramablanca o un negra pertany a alta productivitat se li ha afegit un petit punt negre o blanc, respectivament. Les trames blanques i negres de baixa productivitat romanen sense afegits. [següent]
