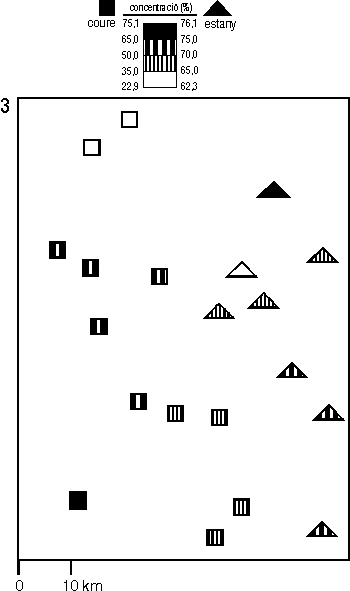

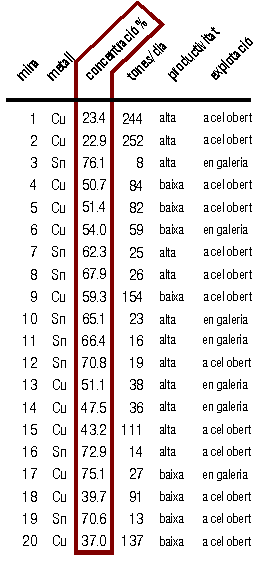

En el mapa 3 he afegit l'atribut de concentració del mineral. Vol dir el percentatge de metall que podrà obtenir-se del mineral extret. Aquest percentatge varia d'una formació geològica a altre i amb la quantitat de ganga extreta amb el mineral. Per tractar-se d'un índex, la millor variable visual per aplicar és la d'intensitat mitjançant trames o grisats. En aquest exemple s'il.lustren dos aspectes de la seva aplicació:

• Aquesta variable visual també pot aplicar-se a implantacions puntuals (i lineals), i no només a implantacions zonals i isolineals. Val dir que els millors resultats s'obtenen en aqueste dues darreres implantacions. Però si els punts i les línies tenen una dimensió suficient, també poden incloure simbologia de trames o grisats en el seu interior.

• La variable visual d'intensitat només expressa un ordenament quantitatiu de l'atribut i, per tant, la variació s'extén de blanc a negre sempre que això és possible pel disseny del mapa. Les trames, o els grisats, no permeten recuperar els valors originals de l'atribut. A través de la llegenda és possible saber dintre de quin interval es troba cada objecte. És per això que amb una única escala de trames s'hi simbolitzen dues escales d'intervals adaptades als valors extrems, ben diferents, de les concentracions dels minerals de coure i d'estany. [següent]
